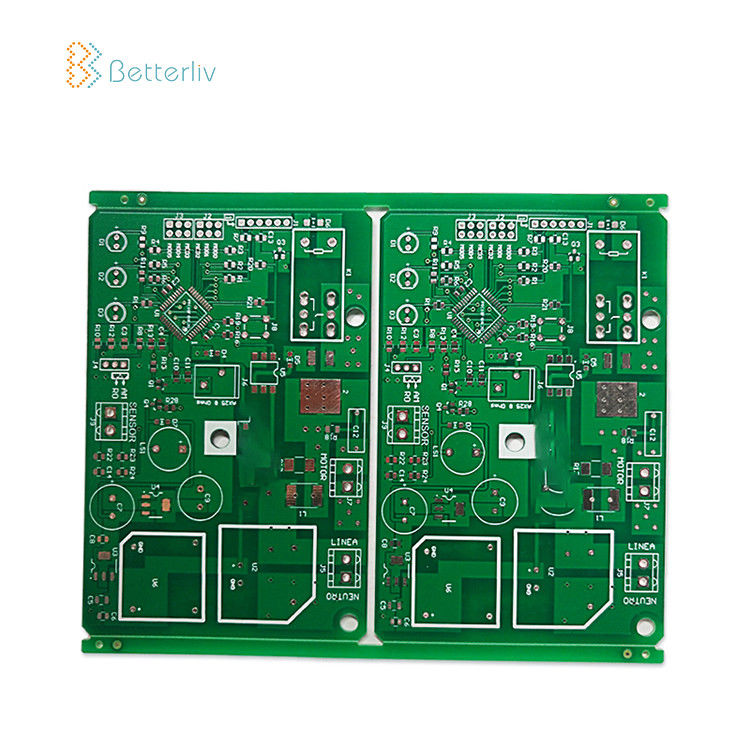

صفحه مدار چاپی 2 لایه 3.2 میلی متر ، Fr4 Pcb Board ISO9001 دارای گواهینامه
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | برد مدار چاپی PCB 2 لایه | طریقه استفاده: | OEM الکترونیک |
|---|---|---|---|
| مادهء اصلی: | FR-4 / آلومینیوم / سرامیک | ضخامت تخته: | 1.6mm-3.2mm |
| نوع محصول: | مدار چاپی PCB / نصب شده | لایه: | 1-24 لایه |
| ماسک جوشکاری: | Green. سبز. Red. قرمز. Blue. آبی. White. سفید. | ضخامت مس: | 1 اونس |
| Min. حداقل line spacing فاصله خطوط: | 0.1 میلی متر 4 (میل) | اتمام سطح: | HASL |
| برجسته: | صفحه مدار چاپی 3.2 میلی متری 2 لایه ، صفحه مدار چاپی 2 لایه 1oz ، تخته ISO9001 Fr4 PCB,1oz 2 Layer Printed Circuit Board,ISO9001 Fr4 Pcb Board |
||
2 Layer Printed Circuit Board PCB Custom IC Programming Services Assembly Assembly PCB
تولید PCB قابلیت:
| مورد PCB | استاندارد | پیشرفته |
| تعداد لایه ها: | 1 لیتر - 10 لیتر ، HDI | 10L-18L ، HDI |
| مادهء اصلی: | CAM1 ، FR4 ، F4BK ، آرلون ، راجرز | |
| تامین کنندگان مواد: | GUOJI (GDM) ، KINGBOARD (KB) ، SHENGYI ، آرلون ، راجرز | |
| ضخامت مواد (میلی متر): | 0.40 ، 0.60 ، 0.80 ، 1.00 ، 1.20 ، 1.50 ، 1.60 ، 2.0 ، 2.4 ، 3.2 | |
| حداکثر اندازه هیئت مدیره (میلی متر): | 1200x400 میلی متر | 1200x500 میلی متر |
| تحمل رئوس مطالب هیئت مدیره: | 15 0.15 میلی متر | ± 0.01 میلی متر |
| ضخامت تخته: | 0.4 میلی متر - 3.2 میلی متر | 0.3 میلی متر ---- 3.2 میلی متر |
| تحمل ضخامت: | 8 ± | 5 ± |
| حداقل خط / فضا: | 0.1 میلی متر | |
| اندازه سوراخ کوچک (مکانیکی): | 0.2 میلی متر | |
| وزن مس داخلی: | 0.1 میلی متر | |
| وزن مس داخلی: | 17um - 105um | |
| وزن مس Outlayer: | 17um - 105um | |
| پل ماسک لحیم کاری کوتاه: | 0.05 میلی متر | |
| تحمل کنترل امپدانس: | 10 ± | |
| کانتورها: | امتیاز ، مسیریابی ، مشت شده | |
| اتمام سطح: | HAL ، HAL بدون سرب ، ENIG ، طلای اندود ، نقره غوطه وری ، OSP | |
| زمان سرب 1-2L: | 3-7 روز | |
| زمان سرب 4-18 لیتر: | 7-10 روز | |
| قالب پرونده قابل قبول: | پرونده Gerber ، Powerpcb ، CAD ، AUTOCAD ، ORCAD ، P-CAD ، CAM-350 ، CAM2000 | |
| استانداردهای کیفیت: | IPC-A-600H کلاس 2 | |
| گواهینامه: | ISO9001: 2008 ، قابلیت مونتاژ ULPCB | |
چرا ما را انتخاب کنید؟
کیفیت بالا
شرکت دارای گواهینامه ISO9001 ، ما یک سیستم کیفیت بسیار قوی و تیم کیفیت حرفه ای داریم.
زنجیره تأمین قابل اعتماد ، ما همکاری راهبردی طولانی مدت با برترین سازندگان قطعات الکترونیکی در سراسر جهان برقرار کرده ایم ؛ قابلیت تولید بالا ، PCB ما می تواند به حداکثر لایه های 64 برسد ، حداقل اندازه م componentلفه قرارگیری می تواند 0201 و حداقل فاصله قرارگیری BGA می تواند 0.3 میلی متر را برآورده کند. ما بازرسی و آزمایش کامل PCBA ، از جمله SPI ، AOI ، ICT ، FCT ، X-RAY ، ROHS و پیری را داریم
پاسخ سریع
ما قیمت سریع و باز BOM را به مشتریان ارائه می دهیم ؛ 10 سال تجربه همکاری با مشتریان اروپایی و آمریکای شمالی ، پاسخ سریع و حرفه ای نیازهای مشتری.
سرویس یک مرحله ای
ما به طور حرفه ای خدمات مونتاژ PCB (SMT ، DIP ، MI ، AI) ، تهیه قطعات ، مونتاژ نهایی محصول ، آزمایش ، پوشش مطابق PCBA ، طراحی محصول الکترونیکی و پشتیبانی از محصولات جانبی را ارائه می دهیم.
سلام ، اگر نیاز به PCB دارید لطفا مشخصات PCB را ارسال کنید ، ما ASAP به شما پاسخ خواهیم داد.با تشکر از شما با احترام!
