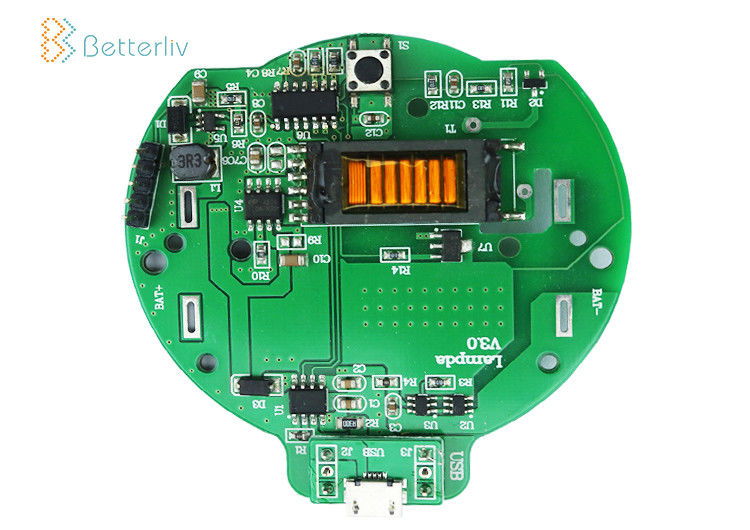

منبع تغذیه FR4 برد PCB برد دو لایه PCB الکترونیکی برای صدای بلوتوث
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| ضخامت تخته: | 0.2 mm-4.5 mm | Min. حداقل line width عرض خط: | 0.08 میلی متر |
|---|---|---|---|
| ضخامت مس: | 1/2 اونس -4 اونس | اندازه سوراخ پایان:: | PTH 00 0.003 "، NPTH 00 0.002" |
| مادهء اصلی:: | FR4 CEM1 CEM3 آلومینیوم سرامیکی | تخته ضخیم: | 0.2-4.0 میلی متر |
| سرویس SMT / DIP:: | 0.3 میلی متر قطعات IC ، BGA ، QFP ، 0201 | اتمام سطح: | HASL-LF / OSP / ENIG و غیره |
| برجسته: | منبع تغذیه FR4 دو لایه برد PCB ، منبع تغذیه بلوتوث صفحه PCB لایه دو لایه ، منبع تغذیه بلوتوث صفحه PCB دو لایه,Bluetooth Power Supply Pcb Board Double Layer,Bluetooth Supply Pcb Board Double Layer |
||
طراحی منبع تغذیه طراحی مدار چاپی دو لایه OEM PCBA FR4
مزایای
1. عملکرد پایدار ، دریافت سیگنال قوی ، فاصله خط مستقیم بالاتر از 10 متر
2. ولتاژ ورودی: 5 ولت - 22 ولت ، (در صورت نیاز به ولتاژ 24 ولت ، می توان آن را جداگانه سفارشی کرد)
3. توان خروجی: 4 اهم 3W + 3W
4. بلوتوث و تقویت کننده قدرت دو در یک ، می تواند هنگام اتصال به منبع تغذیه و بلندگو ، فضای کم و استفاده زیاد استفاده شود.مشکلات سیم کشی و مونتاژ تولید را کاهش داده و عملکرد تولید را بهبود ببخشید.
کاربرد
صدای بلوتوث ، صندلی ماساژ ، لوازم خانگی ، وسایل نقلیه الکتریکی ، اسباب بازی ها ، روشنایی ، محصولات فتوولتائیک ، تجهیزات تناسب اندام و غیره
مشخصات مجمع PCBA
| نوع مونتاژ PCBA | فناوری SMT ، DIP ، مخلوط (نصب سطح و سوراخ سوراخ) ، مونتاژ کابل |
| نوع لحیم PCBA الکترونیکی | خمیر لحیم کاری محلول در آب ، سرب و بدون سرب |
| حداقل IC پیچ برای OEM PCBA | 0.2 میلی متر |
| حداقل صفحه تراشه PCBA | 0201 (0.2x0.1) / 0603 (0.6 x 0.3 میلی متر) |
| حداکثر اندازه BGA SMT Assembly PCBA | 74x74 میلی متر |
| زمین توپ BGA PCBA | 1.00 میلی متر (حداقل) ، 3.00 میلی متر (حداکثر) |
| قطر توپ BGA مجمع Pcba | 0.40 میلی متر (حداقل) ، 1.00 میلی متر (حداکثر) |
| اجزاء | BGA و VFBGA |
| حامل تراشه بدون سرب / CSP | |
| PCB مجمع SMT دو طرفه | |
| سرعت خوب تا 0.8 میل | |
| تعمیر BGA و Reball | |
| اجزای غیرفعال | |
| به اندازه بسته 0402 | |
| به اندازه 0201 با بررسی طراحی | |
| آرایه های شبکه ای توپی (BGA) | |
| به اندازه زمین .5 میلی متر | |
| حذف و تعویض قطعه | |
| اندازه تخته برهنه | کوچکترین: 0.25 * 0.25 اینچ |
| بزرگترین: 20 * 20 اینچ | |
| فرم پرونده | لایحه مواد |
| پرونده های Gerber | |
| پرونده N-Place را انتخاب کنید | |
| انواع خدمات | کلید برگشت ، کلید جزئی یا تحویل کالا |
| بسته بندی قطعات | نوار برش ، لوله ، حلقه ، قطعات شل |
| چرخش زمان | خدمات یک روزه به 15 روز خدمات |
| آزمایش کردن | اولین آزمایش نمونه اولیه قبل از تولید کمیت انبوه ، آزمایش پروب پرواز ، آزمایش اشعه ایکس AOI بازرسی ، اشعه ایکس BGA ، آزمایش الکترونیکی PCB |
خدمات PCB / PCBA
1 تست: فناوری اطلاعات و ارتباطات و عملکردی با کارکنان پشتیبانی فنی و مهندسی کامل
2. FR-4 ، FR-4 High TG ، CEM-1 ، CEM-3 ، مواد پایه آلومینیوم.
3 PCB یک طرفه ، PCB دو طرفه ، PCB چند لایه ، قیمت رقابتی ، کیفیت خوب و خدمات خوب.
4 صلاحیت های اولیه را از طریق حجم تولید
5. HAL ، HAL بدون سرب ، غوطه وری طلا / نقره / قلع ، درمان سطح OSP.
6. صفحه های مدار چاپی مطابق با 94V0 هستند و به استاندارد بین المللی PCB IPC610 کلاس 2 پایبند هستند.
7. مقادیر از نمونه اولیه تا تولید متوسط و دسته ای است.
